不同N、Si含量对含钒HRB400e钢组织和性能的影响

  通过在含钒钢中增加氮的含量，可以有效地提高钢的机械性能。为了更好地利用含钒钢中氮的强化作用，并减少硅铁的使用（这将降低生产成本，并为调整钢筋的成分提供理论依据），我们设计了三种不同氮和硅含量的含钒钢样本。通过机械性能测试、超高温激光共聚焦显微镜观察以及其他测试方法，研究了在不同氮和硅含量下HRB400e钢的结构和机械性能的变化。

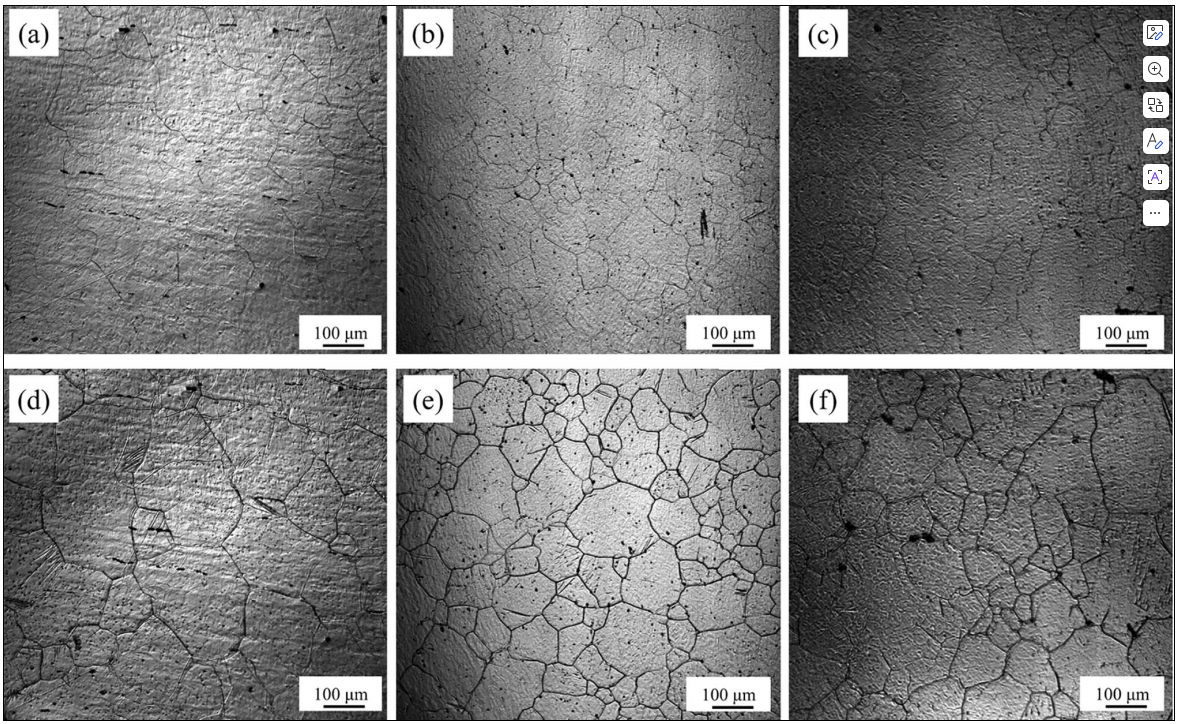

图1 S1（a、d）、S2（b、e）、S3（c、f）样品在1200℃下

初始时间（a–c）和5分钟（d–f）的高温原位观察结果

  图1展示了在 1200℃下这三组样品中奥氏体晶粒的生长过程。图1（a、d）分别展示了S1样品中奥氏体晶粒的生长趋势。从图1可以看出，在5 分钟的保温时间后，奥氏体晶界发生了移动，晶粒显著变粗。与S1样品相比，S2（图1 c、d）和 S3（图1 e、f）样品中的奥氏体晶界迁移受到限制，从而显著抑制了奥氏体晶粒的生长。奥氏体晶粒的细化是由于小氮化物、碳氮化物和碳化物不仅为针状铁素体提供了形核位置，而且利用齐纳钉扎力钉住了奥氏体的晶界。

参考文献：
