高温共聚焦原位观察钢中MnS的析出及生长行为

钢中非金属夹杂物是影响金属制品质量的关键性因素，利用高温共聚焦显微镜解析凝固过程中MnS的析出和生长规律，对含硫钢生产及品质提升具有重要的现实指导意义。

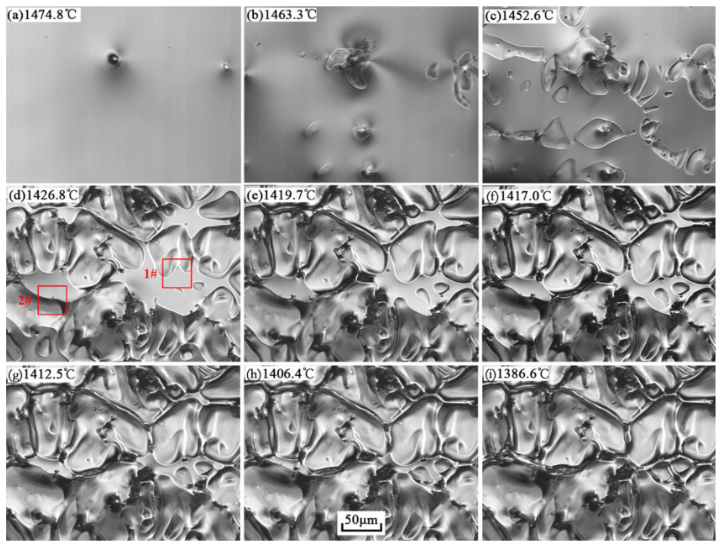

图2-14 样品凝固过程表面变化的原位观察（图d标记1#、2#位置）

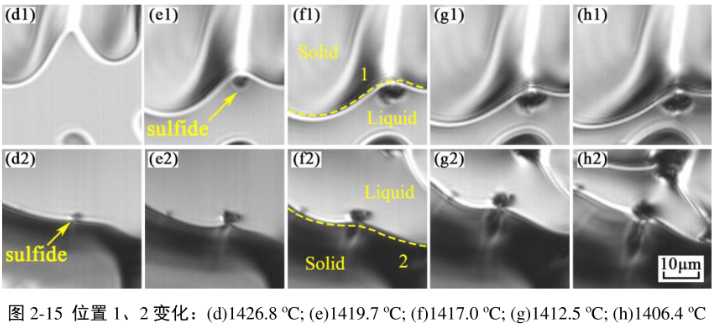

图 2-15 为样品凝固过程中的位置1#和位置2#处的具体变化情况，曲线1和2分别为凝固过程中的固液界面位置。

通过图2-15(d1)~(h1)可以清楚的观察到硫化物夹杂在凝固后期的固液界面析出，且硫化物的析出速率先快后慢然后趋向于形态稳定,凝固过程中的硫化物的形成伴随着固液界面的推进。

本实验使用设备：高温共聚焦显微镜（VL2000DX-SVF17SP，最新型号为VL3000DX-SVF18SP）

中国独家代理机构：陕西午禾科技有限责任公司

参考文献：含硫钢凝固过程硫化锰析出及生长行为研究（上海大学材料科学与工程学院，作者：刘辉，导师：付建勋教授）
