地图名片
公司地址：西安市高新三路8号西高智能大厦609室
电话：029-8958 8822
邮编：710075
E-mail：service@wuhe.com.cn
网址：http://www.wuhe.com.cn/
电话：029-8958 8822
邮编：710075
E-mail：service@wuhe.com.cn
网址：http://www.wuhe.com.cn/
高温原位观察Al-Er金属间化合物扩散生长情况
Al-Er合金中金属间化合物的扩散生长与合金的性能密切相关。本文旨在利用扩散偶联技术解释Al-Er合金析出相中Al3Er占主导地位和界面薄层现象，估算Al-Er扩散偶联中金属间化合物的抛物线生长常数和扩散活化能，为新型Al-Er合金的设计提供理论指导。本文成功地在大气中采用浇铸包覆法制备了Al-Er扩散偶联。
在673、698、723和748 K温度下，使用超高温激光共聚焦显微镜观察并记录了Al-Er金属间化合物在扩散偶界面的生长情况。结果表明：Al-Er金属间化合物在退火过程中的生长特征符合层状生长；在实验温度下，金属间化合物的厚度与时间的平方根成线性关系。金属间化合物层由Al3Er和极薄的AlEr相组成。

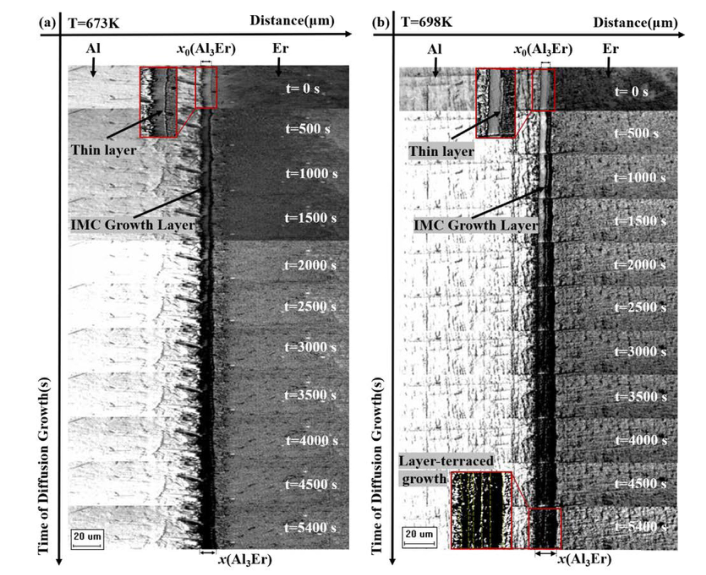

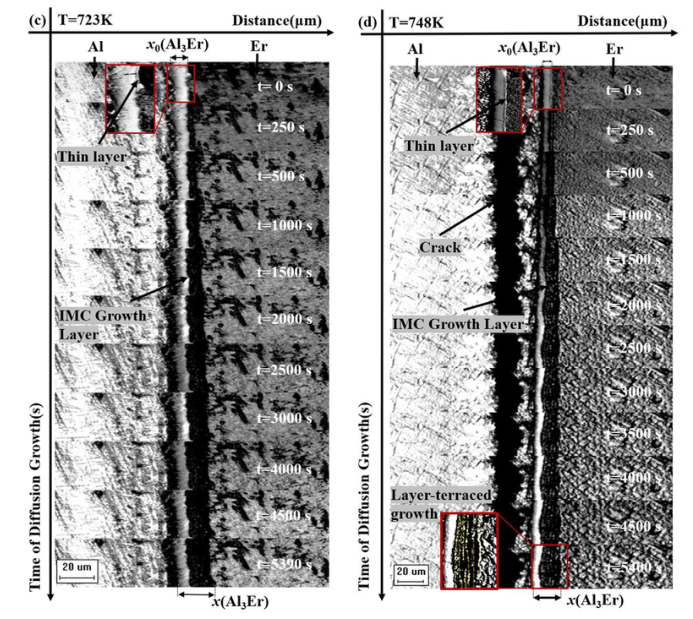

图1不同退火温度下Al-Er扩散偶中IMC层生长的原位图像：(a) 673 K， (b) 698 K，(c) 723 K， (d) 748 K。
参考文献：
