使用高温共聚焦显微镜原位观察熔渣在钢表面的铺展情况

“凝固钩”是在弯月面处，当初生坯壳受到周期性机械应力（如结晶器振动）或热应力时，局部被撕裂，随后被钢液“焊合”而形成的微小凸起。为控制低碳钢由凝固钩所引起的表面夹杂缺陷，需研究结晶器弯月面熔融保护渣与初生凝固坯壳间的润湿性问题。如果熔融保护渣对初生坯壳的润湿性差（接触角大），渣膜铺展不充分，会加剧坯壳与结晶器间的摩擦力，促使撕裂和凝固钩长大；反之，良好的润湿性有助于形成均匀的液态渣膜，起到润滑和缓冲作用。

利用超高温激光共聚焦显微镜来测定熔渣在钢表面的铺展情况。可以原位、动态地观察高温下（最高可达1800℃）熔渣在钢表面的铺展、润湿及界面反应过程，这对于解决“凝固钩”问题，能提供最直观的机理证据。

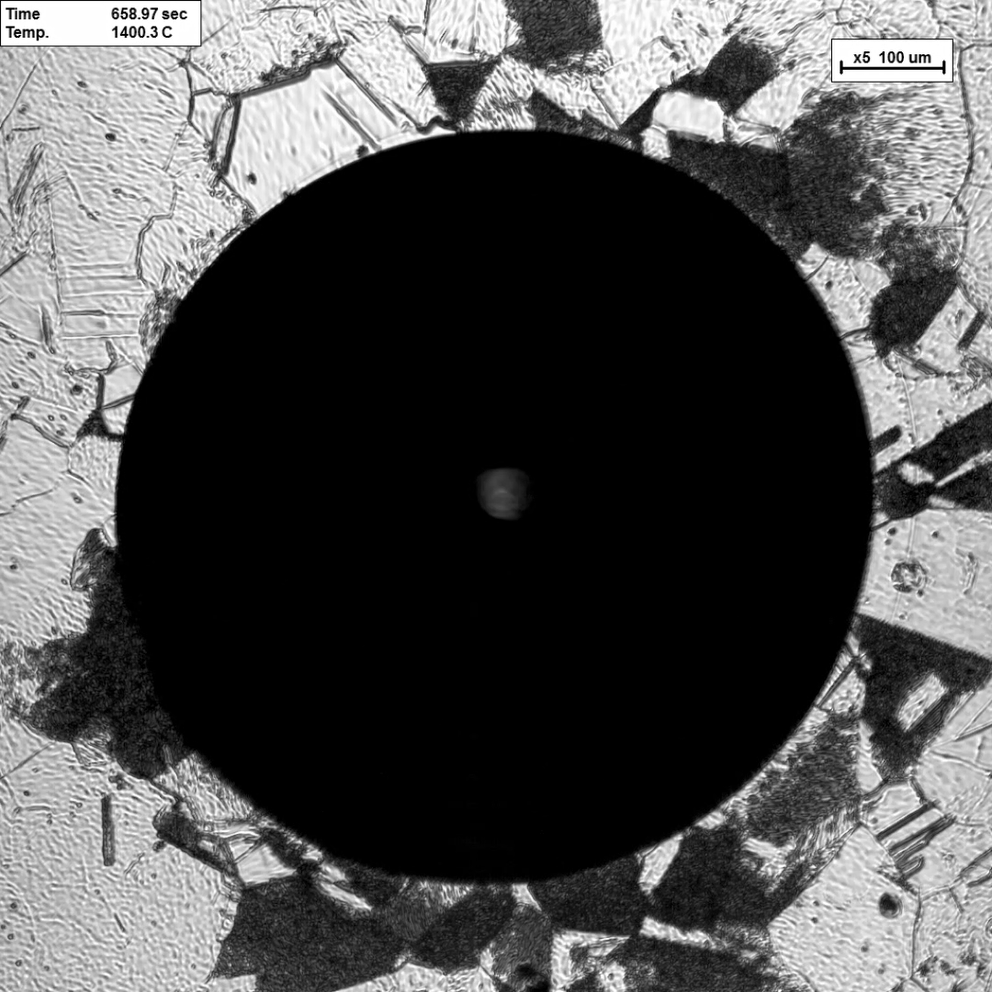

熔渣在钢表面的铺展情况（1400.3℃）

实验设备：超高温激光共聚焦显微镜（型号VL3000DX-SVF18SP）
