薄带连铸低碳钢过冷奥氏体组织转变的原位观察

利用高温激光共聚焦显微镜对薄带连铸低碳钢过冷奥氏体的组织转变进行了原位观察。

  结果表面：薄带连铸低碳钢原始奥氏体晶粒粗大，平均粒径为200μm，室温组织主要由贝氏体和多边形铁素体组成；如下图所示，在过冷奥氏体组织转变过程中，BF板条主要形核位置为原奥氏体晶界上、奥氏体晶内夹杂处、晶界多边形铁素体或已生长的BF板条上，并且后形核生长的BF板条不会穿过先形核生长的BF板条，前后形核生长的BF板条有一定的取向角度；BF板条的生长速率受温度、形核位置和生长取向的影响。

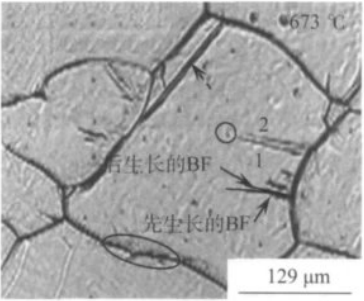

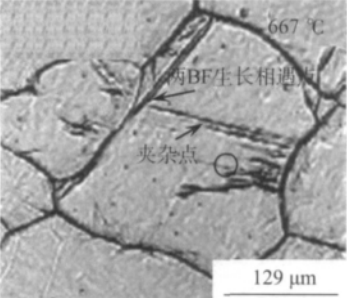

（a） 在原奥氏体晶界处               （b）在晶内夹杂处

图1 BF的形核位置

参考文献：
