使用高温共聚焦显微镜对铁-磷体系中的γ环进行表征

利用差示扫描量热法（DSC）和高温激光共聚焦显微镜（VL2000DX-SVF17SP）对二元铁-磷体系的γ环中的固态相变进行了研究。总共研究了磷含量从0.026%到 0.48%（质量百分比）不等的共八种合金，其温度范围为800℃至1450℃。

本研究的第一部分涉及对将 DSC实验与 HT-LSCM 观察相结合的方法进行严格评估，以表征铁基γ环中的体心立方/面心立方相平衡。对一种含 0.394%磷的合金进行了 DSC 和 HT-LSCM 分析，并将其结果与已建立的膨胀仪和高温 X 射线衍射（HT-XRD）技术的结果进行了比较。然后，通过 HT-LSCM 和 DSC 数据重建了γ环的整体相界，并将其与文献中的热力学评估进行了比较。最后，使用高温 X 射线衍射 在 1050℃、1100℃ 和1150℃的温度下，通过 Rietveld 修正分析了 0.394%磷时的面心立方和体心立方相的定量相分数。

  尽管最近发表的热力学优化研究已成功准确地重现了γ相的界线和相变温度，但在相分数预测方面，高温X射线衍射（HT-XRD）测量值与计算结果之间仍存在较大偏差。本研究明确表明，将差示扫描量热法（DSC）与高温激光共聚焦显微镜（HT-LSCM）相结合是一种强大的工具，可用于表征钢中的γ相，为未来的研究工作提供帮助。

C-I 铸态样品（含 0.394%磷）

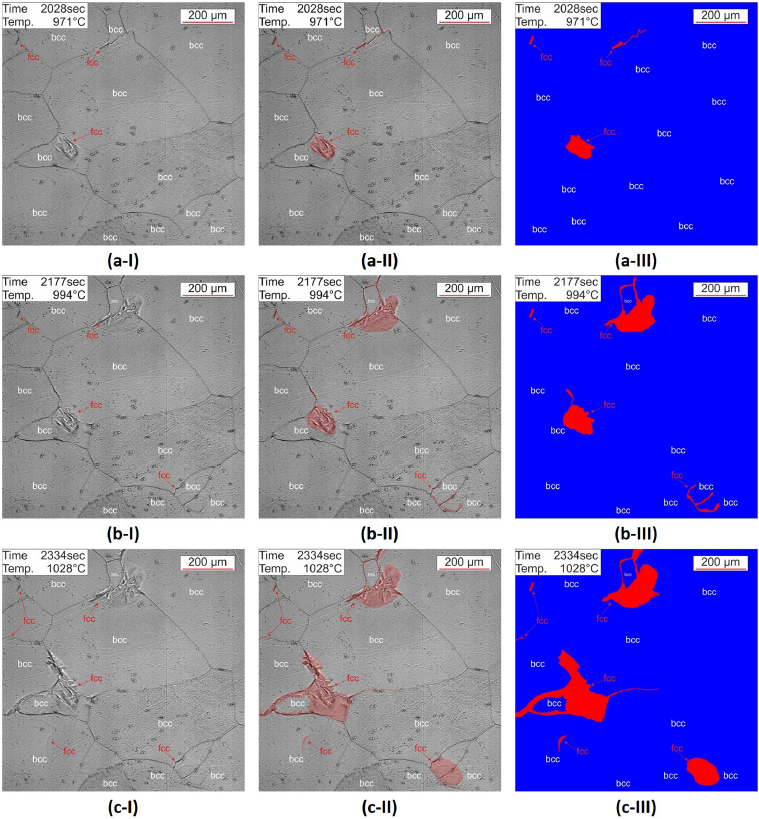

在 971℃（a-I）、994℃（b-I）和 1028℃（c-I）温度下的体心立方↔ 体心立方 + 面心立方相变的高温共聚焦图像；

在971℃（a-II）、994℃（b-II）和 1028℃（c-II）温度下突出显示的面心立方区域；

在 971℃（a-III）、994℃（b-III）和 1028℃（c-III）温度下用于图像分析的伪彩色图像；

其中面心立方为红色、bcc体心立方为蓝色。

C-I 铸态样品（含 0.394%磷）

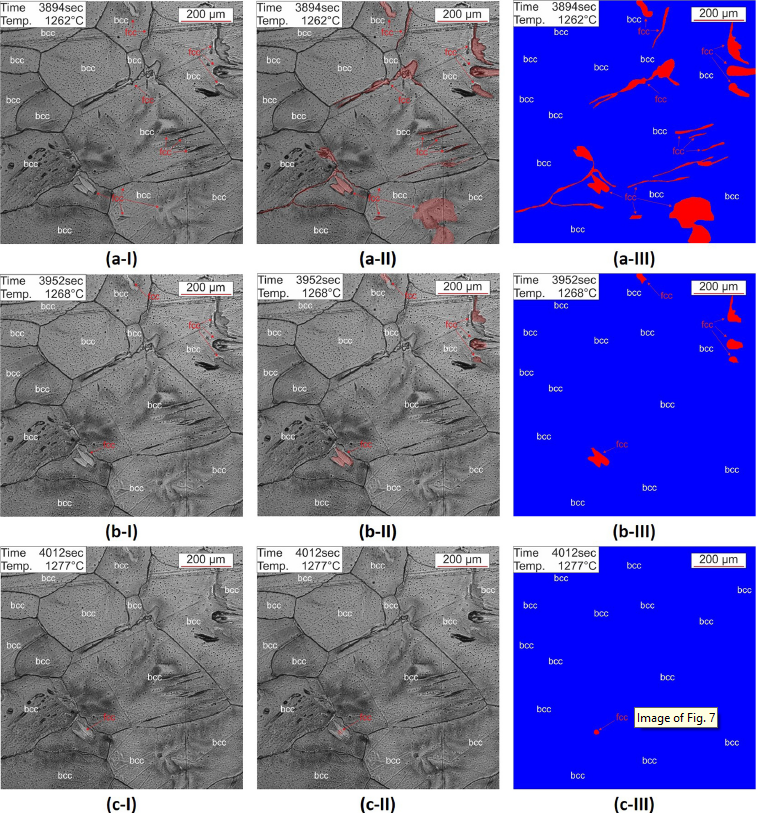

在 1262℃（a-I）、1268℃（b-I）和 1277℃（c-I）温度下的体心立方（bcc）+面心立方（fcc）→体心立方（bcc）相变情况；

在 1262℃（a-II）、1268℃（b-II）和 1277℃（c-II）温度下突出显示了面心立方区域；

在 1262℃（a-III）、1268℃（b-III）和 1277℃（c-III）温度下用于图像分析的伪彩色图像；

其中面心立方为红色，体心立方为蓝色。

参考文献：
